Приложение 3. Опыт построения WWW - интерфейса к БД "Телефонный справочник НГУ"
БД "Телефонный справочник НГУ" была создана в СУБД "Paradox4.5" и состоит из трех таблиц:SPIS.DB, STR.DB, PODR.DB.
STR.DB - структурные подразделения НГУ (справочник)
Имя поля | Описание |
Подразделение | Название подразделения |
PODR.DB - подразделения НГУ "нижнего уровня" (справочник)
Имя поля | Описание |
Подр | Название подразделения |
SPIS.DB - Список телефонных номеров
Имя поля | Описание |
Подразделение | Название подразделения "1-го уровня" |
Подр | Название подразделения "2-го уровня" |
Должность | Название должности |
Звание | Научное звание |
ФИО | Фамилия имя отчество |
Сл# телефон | Служебный телефон |
Дом# телефон | Домашний телефон |
Место | Физическое месторасположение телефона |
В пользовательском интерфейсе базы данных предусмотрены следующие возможности:
- Поиск по фамилии;
- Поиск по номеру телефона;
- Поиск по подразделению;
- Добавление новых абонентов;
- Добавление новых подразделений;
- Редактирование информации;
- Печать телефонного справочника.
Ввиду крайне слабой нормализации базы данных и того, что справочные таблицы использовались лишь для копирования информации, все данные оказались сосредоточены в одной таблице - SPIS.DB.
Для организации WWW - интерфейса к БД был использован пакет WOW [См. Главу 7. "Использование пакета WOW"], обеспечивающий взаимодействие WWW - сервера с SQL - сервером фирмы Oracle.
Перенос таблицы SPIS.DB базу данных Oracle был осуществлен с помощью пакета Microsoft Query, используя технологию ODBC. Был создан запрос на все поля таблицы ( select * from SPIS.DB), и результат его выполнения был сохранен ("Файл/Сохранить как") в базу данных Oracle как таблица с именем TEL_SPIS с сохранением имен для всех полей.
Непосредственно сам интерфейс взаимодействия с БД "Телефонный справочник НГУ" реализован на языке PL/SQL в виде пакета процедур, хранимых в базе данных Oracle. В этом интерфейсе реализованы следующие возможности (см. рисунок П3-1):
- Просмотр абонентов по подразделениям НГУ (см. рисунки П3-2,П3-3);
- Просмотр абонентов, сгруппированных по первой букве фамилии (см. рисунки П3-4, П3-5, П3-6);
- Поиск по фамилии, имени и отчеству (см. рисунок П3-7).
Рисунок П 3-3

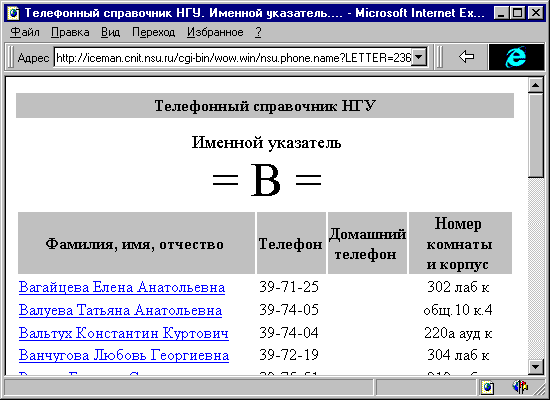

Рисунок П 3-5

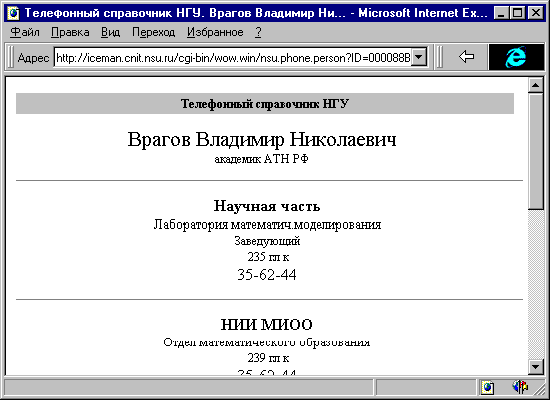

Рисунок П 3-6
